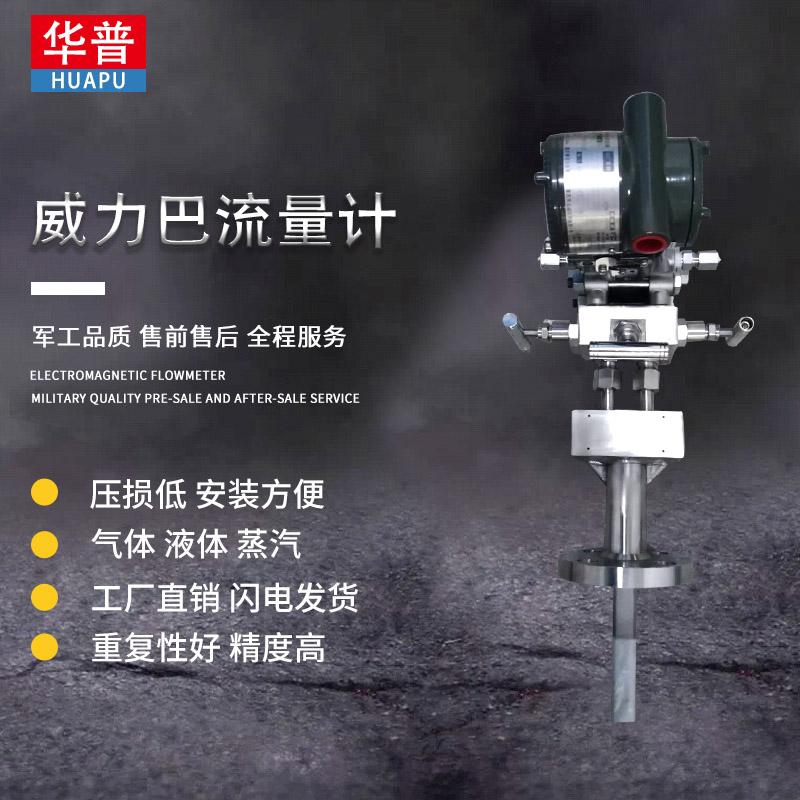

威力巴流量计

一、 威力巴流量计 概述 先进的差压式流量测量技术 HPLV 威力巴流量计 采用了完全符合空气动力学原理的工程结构设计,是一种在精度、功效及可靠方面达到了无比卓越程度的传感元件...

在线订购

一、威力巴流量计概述
     先进的差压式流量测量技术

HPLV 威力巴流量计 采用了完全符合空气动力学原理的工程结构设计,是一种在精度、功效及可靠方面达到了无比卓越程度的传感元件。

1、用途
适用于气体、液体和蒸汽的高精度流量测量。威力巴是一种差压式、速率平均式流量传感器,通过传感器在流体中所产生的差压进行流量测量。威力巴反映流体真实的流速,其精度达到± 1.0%,重复性达± 0.1%。威力巴的突出优点是:输出一个非常稳定、无脉动的差压信号


2 、探头的设计特点

子弹头截面形状的探头能产生精确的压力分布,固定的流体分离点;位于探头侧后两边、流体分离点之前的低压取压孔,可以生成稳定的差压信号,并且有效防堵。内部一体化结构能避免信号渗漏,提高探头结构强度,保持长期高精度。



二,威力巴流量计 均速管流量传感器的特点

子弹头截面形状的探头能产生精确的压力分布,固定的流体分离点;位于探头侧后两边、流体分离点之前的低压取压孔,可以生成稳定的差压信号,并且有效防堵。内部一体化结构能避免信号渗漏,提高探头结构强度,保持长期高精度。

威力巴流量探头以其卓越的防堵设计,彻底摆脱了阿牛巴等插入式流量探头易堵塞的弊端,使均速管流量探头的防堵水平达到了空前的高度。

探头高压取压孔不会被堵探头的前部形成高压区,压力略高于管道静压,阻止了颗粒进入。请注意:在探头的高压取压孔处流体的速度是零,没有物体会进入取压孔。开机时,流体在管道静压作用下,进入弯管,很快形成了压力平衡的状态。当压力平衡状态形成以后,流体在弯管进口处遇到高压,绕道而行,不再进入弯管中。

威力巴的低压孔实现本质防堵,一般情况下灰尘、沙子和颗粒在涡街力的作用下,集中在探头的后部。这就是为什么秋天的树叶总是集中在背风的房子后面的原因。其它的探头由于低压取压孔取在探头尾部真空区,在涡街力的作用下,探头的低压取压孔很快地被涡流带来的杂质堵死。威力巴的独特设计,使低压取压孔位于探头侧后两边,流体分离点和尾迹区的前部。这种设计从本质上防止了堵塞并且能产生一个非常稳定的低压信号。


三,威力巴流量计主要技术指标

●测量精度: +1%F .S

●重复性:土0.1%F .S

●适用压力:0 ~ 40MPa
●适用温度 :-20C~ +560C

●测量上限:取决于探头强度

●测量下限:取决于测量最小差压要求

●量程比:大于10: 1
●适用管径: 15mm ~ 900m圆管、方管
●适用介质: 满管、单向流动的、单向的气体、蒸汽
和粘度不大于10(mPa. S)的液体


四,威力巴流量计用途
      适用于气体、液体和蒸汽的高精度流量测量。是一种差压式、速率平均式流量传感器,通过传感器在流体中所产生的差压进行流量测量。反映流体真实的流速,其精度达到± 1.0,重复性达± 0.1。威力巴的突出优点是:输出一个非常稳定、无脉动的差压信号
2 、探头的设计特点


      面形状的探头能产生精确的压力分布,固定的流体分离点;位于探头侧后两边、流体分离点之前的低压取压孔,可以生成稳定的差压信号,并且有效防堵。内部一体化结构能避免信号渗漏,提高探头结构强度,保持长期高精度。
3.威力巴探头防堵塞设计
       探头以其卓越的防堵设计,彻底摆脱了阿牛巴等插入式流量探头易堵塞的弊端,使均速管流量探头的防堵水平达到了空前的高度。
       探头高压取压孔不会被堵探头的前部形成高压区,压力略高于管道静压,阻止了颗粒进入。请注意:在探头的高压取压孔处流体的速度是零,没有物体会进入取压孔。开机时,流体在管道静压作用下,进入弯管,很快形成了压力平衡的状态。当压力平衡状态形成以后,流体在弯管进口处遇到高压,绕道而行,不再进入弯管中。
     奥科的低压孔实现本质防堵一般情况下,灰尘、沙子和颗粒在涡街力的作用下,集中在探头的后部。这就是为什么秋天的树叶总是集中在背风的房子后面的原因。其它的探头由于低压取压孔取在探头尾部真空区,在涡街力的作用下,探头的低压取压孔很快地被涡流带来的杂质堵死。的独特设计,使低压取压孔位于探头侧后两边,流体分离点和尾迹区的前部。这种设计从本质上防止了堵塞并且能产生一个非常稳定的低压信号。



五,威力巴流量计技术参数及应用

型号 HP-HLV650 XD-HLV640 XD-HLV630
外形图





通径范围 80~500mm 50~5000mm 50~2000mm
适用介质 空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液;饱和蒸汽、过热蒸汽配有冷凝器等 气体、液体、蒸汽
压力范围 通常O~40.OMPa 通常0~2.5MPa 通常0~10.0MPa
温度范围 通常-80~550℃ 通常-80~300℃ 通常-80~550 ℃
量程比 大于10:1 大于10:1 大于10:1
最小流速 气体≥3.5m/s液体≥0.6m/s蒸汽≥9m/s 气体≥3.5m/s液体≥0.6m/s蒸汽≥9m/s 气体≥10m/s液体≥1m/s蒸汽≥12m/s
测量精度 士1 士1 士1
重复性 ±0.1 ±0.1 ±0.1
连接方式 整体焊接 在线安装调节 调节型法兰连接
配套仪表 差压变送器、流量积算仪等
型号 XD-HLV620 XD-HLV610 XD-HLV600
外形图





通径范围 50~4000mm 50~5000mm 12~50mm
适用介质 空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液;饱和蒸汽、过热蒸汽配有冷凝器等 气体、液体、蒸汽
压力范围 通常O~40.OMPa 通常0~4MPa 通常0~10.0MP a
温度范围 通常-80~550℃特殊:700℃ 通常-80~550℃ 通常-80~300 ℃
量程比 大于10:1 大于10:1 大于10:1
最小流速 气体≥3.5m/s液体≥0.6m/s蒸汽≥9m/s 气体≥3.5m/s液体≥0.6m/s蒸汽≥9m/s 气体≥10m/s液体≥1m/s蒸汽≥12m/s
测量精度 士1 士1 士1
重复性 ±0.1 ±0.1 ±0.1
连接方式 整体焊接 螺纹杆连接 法兰或螺纹连接
配套仪表 差压变送器、流量积算仪等
