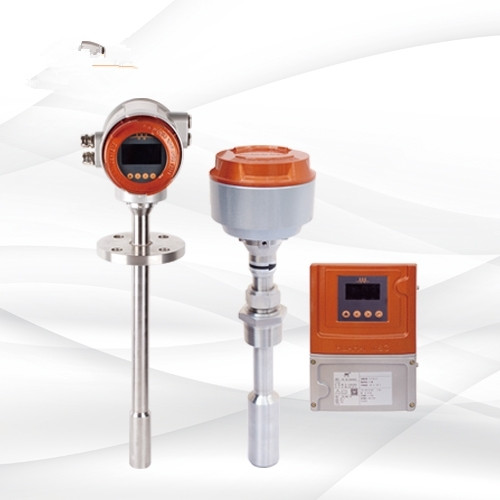

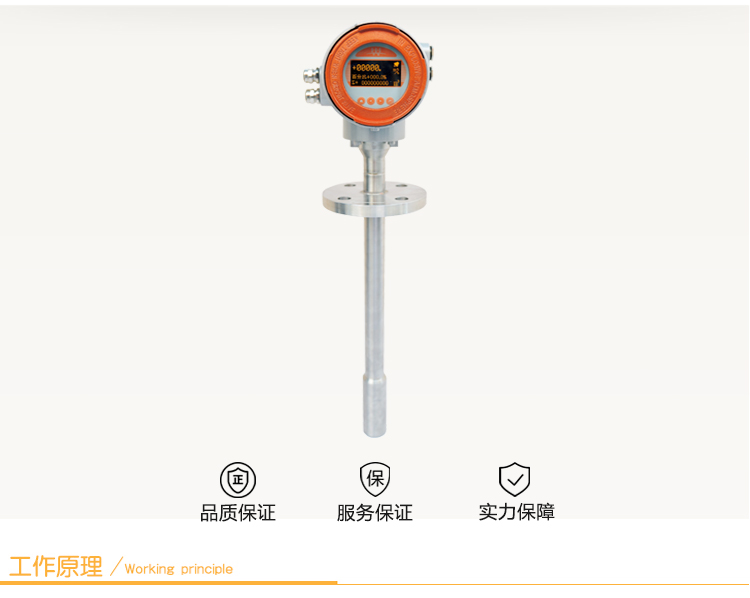

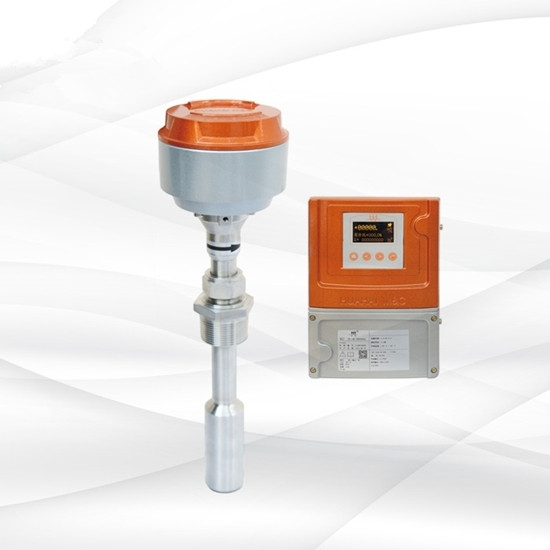

智能分体式插入式电磁流量计

传感器内无活动部件,结构简单,工作可靠;插入式电磁结构可在低压或带压情况下不停水方便的安装、拆卸;体测量和便于仪表的维护、修理;测量精度不受被测介质的温度、压力、密度、粘...

在线订购
插入式电磁流量计插入式电磁流量计
1、传感器原理

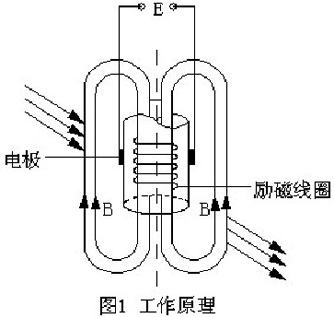

传感器实际上是一种液体流速测量仪表。它是应用法拉第感应定律的原理制成的流速测量仪表。图1 是插入型流量计基本工作原理的示意图。用长杆将小的电磁流量传感器插入到被测量管道中规定位置,导电流体垂直流过传感器工作磁场时(转换器向传感器提供励磁电流时,在励磁线圈构成的励磁系统中产生工作磁场),相当导体在磁场中作切割磁力线运动。根据法拉第感应定律,在导体的两端产生感应电动势。感应电动势由接触流体的一对电极来检测。电动势的大小与磁感应强度B、两极间距离L 和流体的平均流速呈正比。即 E=B·L·V(伏)
式中:E——感应电动势,V; B——磁场强度,T; L——两电极间距离,m;
V——流过传感器的流速(亦即代表被测管道规定插入点的质点流速),m/s
K——系数。
插入式电磁流量计工作原理

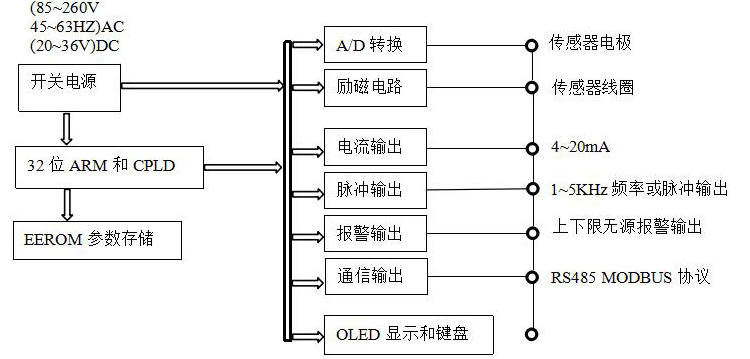

2.电路工作原理

插入式电磁流量计工作原理

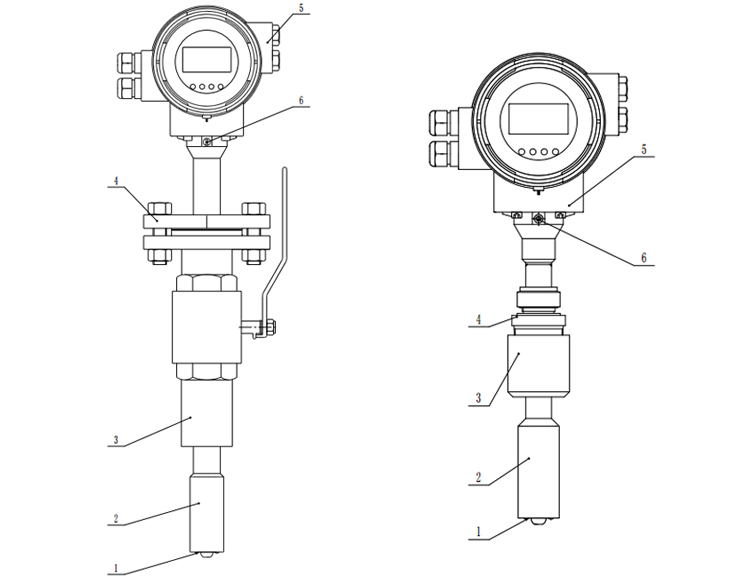

3、结构组成插入式电磁流量计结构组成

1.电极 2.探头壳体 3. 带阀门安装连接座/螺纹底座 4.连接法兰/螺纹接头 5.转换器 6.接地螺钉

插入式电磁流量计产品特点
1.传感器内无活动部件,结构简单,刚性强,工作寿命长。
2.传感器探头采用最新工艺制作,大大提高产品稳定性。
3.插入式电磁结构可在低压或带压情况下不停水方便的安装、拆卸。因此非常适用于现有管道的流体测量和便于仪表的维护、修理。
4. 测量精度不受被测介质的温度、压力、密度、粘度、电导率(只要电导率大于20μs/cm)等物理参数变化的影响;传感器几乎无压力损失,能量损耗极低。
5.较一般流量计的制造成本和安装费用低。特别适于大中口径管道流量测量。
6. 有法兰式和螺纹式两种安装结构可选。
插入式电磁流量计产品参数
1、主要技术参数
型号 Focmag3401 Focmag3402
公称通经 DN150-DN800 DN200-DN1800
基本误差 ±2.0%F.S
流速范围 0.5m/s-10m/s
环境温度 -20-60℃
介质温度 -20-80℃
连接方式 法兰连接 DN40 PN1.6MPa 螺纹连接 1½NPT
工作压力 0.25MPa-1.6MPa
输出信号 电流输出:4-20mA 频率输出:0-5kHz
消耗功率 ≤15W
供电电源 220V AC 50HZ、24V DC
电极材质 316L
通信接口 RS-485;HART
安装形式 一体式;分体式
电器接口 M20*1.5螺纹
2、测量范围
口径 (mm) 测量范围(m3/h) 口径 (mm) 测量范围(m3/h)
DN150 31.79~ 635.85 DN700 692.37 ~13847.40
DN200 56.52 ~ 1130.4 DN800 904.32~ 18086.40
DN250 88.31 ~ 1766.25 DN900 1144.5~ 22890.60
DN300 127.17~ 2543.40 DN1000 1413.0~ 28260.00
DN350 173.09~ 3461.85 DN1200 2034.7~ 40694.40
DN400 226.08~ 4521.60 DN1400 2769.4~ 55389.60
DN450 286.31~ 5722.65 DN1600 3617.2~ 72345.60
DN500 353.25~ 7065.00 DN1800 4578.1~ 91562.40
DN600 508.68~ 10173.6

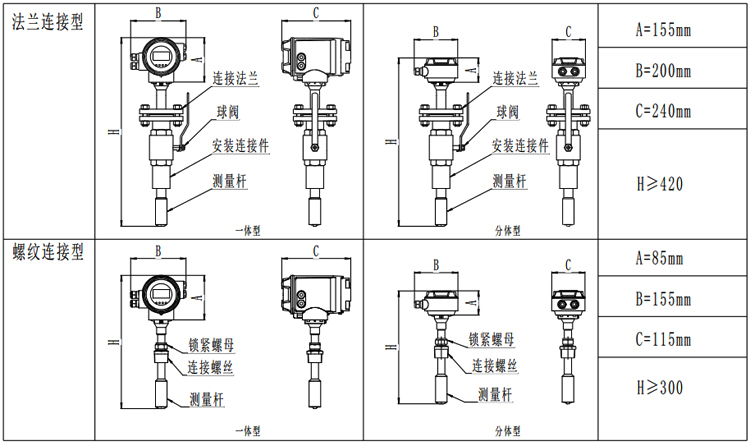

插入式电磁流量计产品外形尺寸

插入式电磁流量计产品外形尺寸

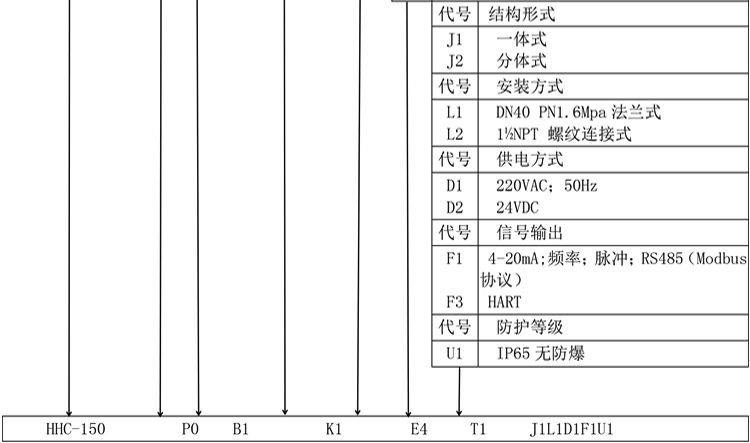

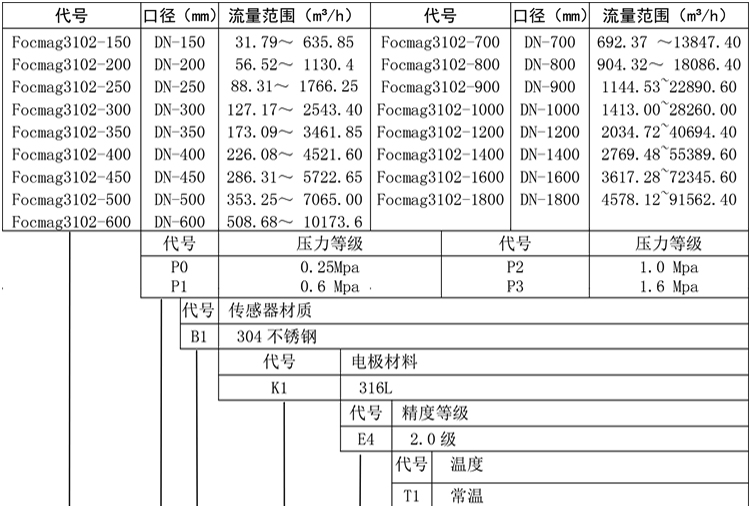

插入式电磁流量计产品选型

插入式电磁流量计产品选型插入式电磁流量计产品选型
插入式电磁流量计安装和接线
1.安装要求
1.1 通用要求
a、为了安装、维护、保养方便,在流量计周围需保留足够的空间
b、避免流量计安装在温度变化很大或受到设备高温辐射的场所
c、流量计应安装在室内,如安装在室外,应避免阳光直射,必要时请安装防晒装置
d、避免流量计安装在含有腐蚀性气体的环境中
e、避免流量计安装在有强振动源、强磁场的场所
1.2工艺管要求
a、 上、下游工艺管的内径与流量计的内径应满足:0.98DN≤D≤1.05DN(DN:流量计内径;D:工艺管内径)
b、工艺管与流量计需同心,同轴偏差不大于0.05DN

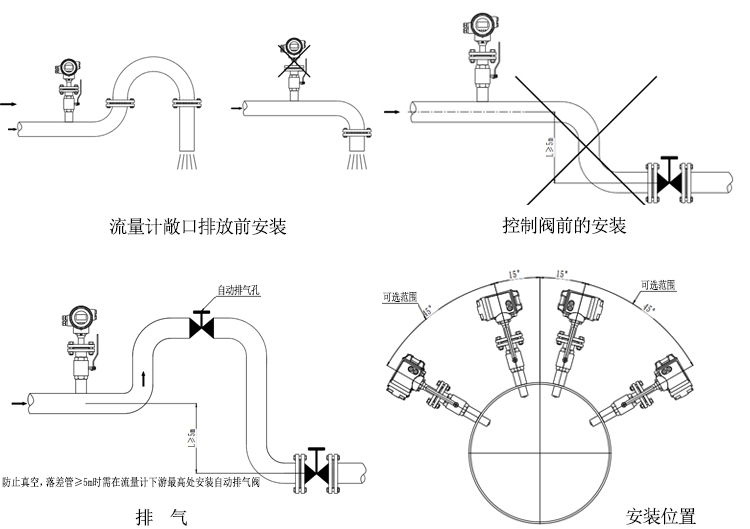

插入式电磁流量计安装和接线插入式电磁流量计安装和接线插入式电磁流量计安装和接线
2.安装条件

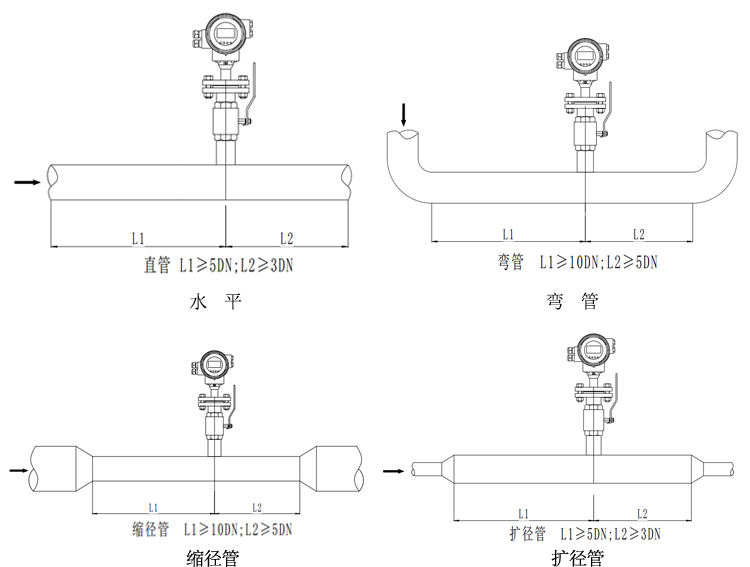

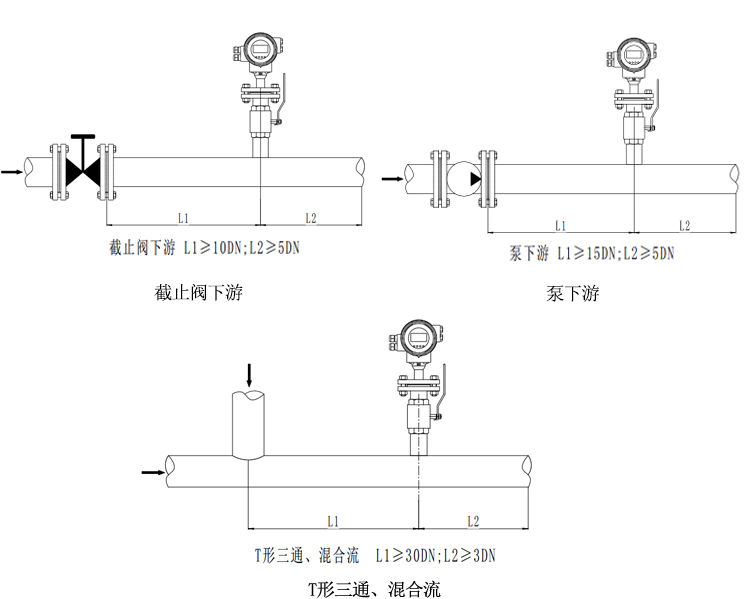

2.1直管段

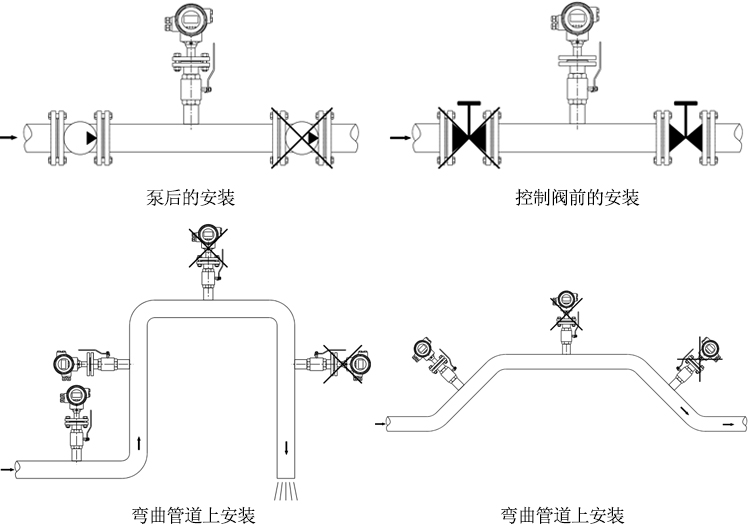

使用直管段可防止介质因弯管、TT型三通、截止阀、变径管的影响而产生涡流或失真插入式电磁流量计安装条件插入式电磁流量计安装条件

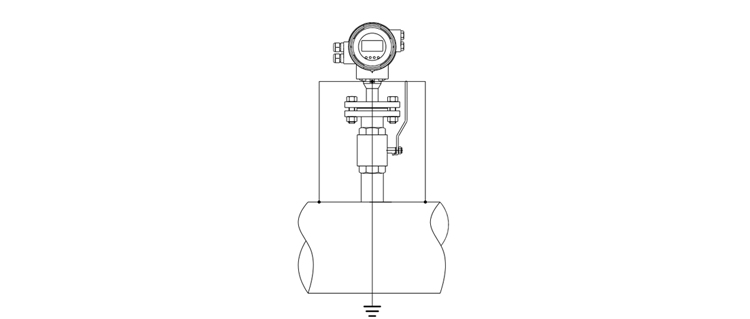

3.接地
流量计必须按规定接地,以保证流量计可靠的工作、防止操作人员收到电击。
插入式电磁流量计接地

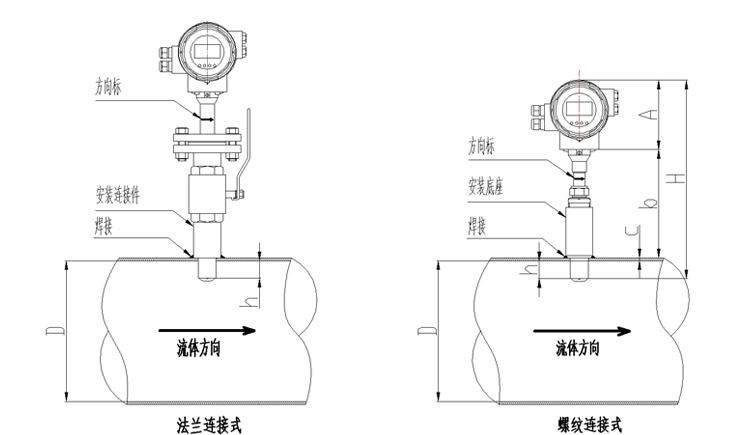

4.安装插入深度计算及说明插入式电磁流量计安装插入深度计算及说明
a.插入深度(h)为管道内径(D)的1/10。
b.螺纹连接型插入式电磁因其安装原理,在安装过程中需手动调节尺寸b(表头底部至管道外壁距离),以保证插入深度(h)为管道内径(D)的1/10。尺寸b计算公式:b(表头底部至管道外壁距离)=H(产品总长)-A(表头高度)-h(插入深度)-c(管道壁厚)。
c.传感器安装前用酒精棉球或清洁的细纱布轻轻地,仔细地擦除传感器测量头部两极表面的油脂、灰尘等脏污物质。但不得用坚硬的东西损伤电极表面和绝缘材料。
d.对于生产装置不允许断流的情况下,选用可进行带压安装。首先,直接把安装连接件焊接到测量管道的安装位置上,再安装上球阀,然后用专用管道开孔机进行带压开孔,孔开好后,关闭球阀,流体不会外溢,然后连接密封件,再安装上传感器。(只适用于法兰连接型插入式电磁)
5.接线指南
5.1 提示
a.电磁流量转换器的接线必须由专业技术人员完成!
b.所有接线应在切断供电电源后进行;按说明书正确牢固连接!
c.旋紧出线套的压紧螺母和端盖,保持转换器良好密封;
d.应在有可能遭受雷击浪涌的线路上安装浪涌抑制器件!
e.在供电前还应再次检查所有接线准确无误!

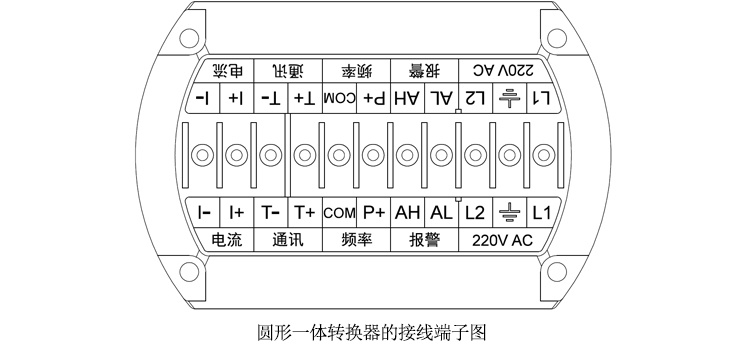

5.2 一体转换器的接线端子与标示插入式电磁流量计接线指南

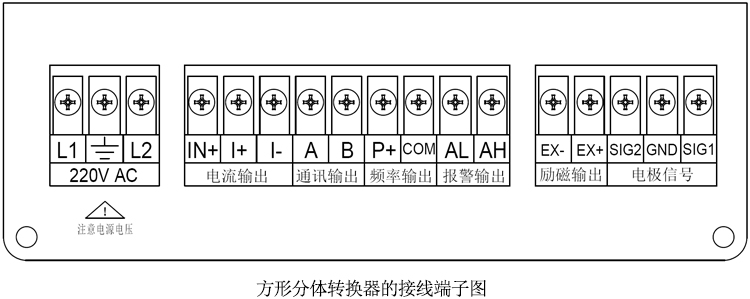

5.3 分体转换器的接线端子与标示
插入式电磁流量计接线指南
5.4 接线重要说明
关于有源无源4-20mA重要说明!!!
电磁流量计是4线制仪表不同于两线制仪表的4-20mA,两线制4-20mA仪表需要测量电流表同时需要外接24V电源才可以正常工作,而电磁流量计本身是4线制4-20mA内部已经有24V电源无需外接只需要接一个单纯的电流表即可。无特殊定制说明本公司生产电磁流量计都是有源4-20mA不需要外接24V电源否则将烧坏仪表。

① 一体电磁流量计有源4-20mA输出接线(一体电磁流量计默认情况下是有源4-20mA用户设备电流表不能有电源输出)   ② 一体电磁流量计无源4-20mA输出接线 (一体电磁流量计无源4-20mA需要在订货时说明否则是有源4-20mA输出)
插入式电磁流量计接线指南   插入式电磁流量计接线指南
③ 分体电磁流量计有源4-20mA输出接线(分体电磁流量计无需特殊定制同时支持有源和无源4-20mA)   ④ 分体电磁流量计无源4-20mA输出接线(分体电磁流量计无需特殊定制同时支持有源和无源4-20mA)
插入式电磁流量计接线指南   插入式电磁流量计接线指南
⑤ 用户设备怎么判断需要有源电流输出还是无源电流输出?
a.断开电磁流量计与用户设备4-20mA连接线确保用户设备处于开路状态。
b.用数字万用表电压档测量用户设备4-20mA连接线是否有24V左右电压。
c.如果有24V左右电压则需要定无源电流输出否则需要定有源电流输出;

插入式电磁流量计常见故障及解决方法

1. 维护
传感器一般不需要定期维护。但对于被测介质容易使电极和测量头(测量管)表面或内壁粘附结垢的情形,必须进行定期清洗。清洗周期视粘附结垢程度而定。在清洗电极和测量头(测量管)时,一定要注意勿使绝缘材料和电极损伤。
2 .常见故障排除参照表
故障现象 产生原因 排除方法
转换器流量为负值 1.传感器方向指示插与流体流向相反 1.旋转传感器方向180°
2.调整转换器中 “流量方向选项”
转换器输出超量程 1.流量计量程值小于实际测量值 1.扩大流量计量程
2.流体未充满管道 2.关小流量调节阀门
3.励磁线圈开路 3.重新接线
输出信号波动过大 1.传感器电极处有气体存在,造成电极与介质接触不良 1.排除管道内气体
2.电极上有沉积物 2. 清洗电极
输出信号逐渐 漂向零值 1.传感器进水 1.更换传感器
2.电极被覆盖 2. 清洗电极
左右电压则需要定无源电流输出否则需要定有源电流输出;
插入式电磁流量计运输和贮存

为防止仪表在运转时受到损坏,在到达安装现场以前,请保持制造厂发运时的包装状态。贮存时,贮存地点应在具备下列条件的室内:
a) 防雨、防潮;
b) 机械振动小,并避免冲击;
c) 温度范围 -20~+60℃;
d) 湿度不大于80%;
