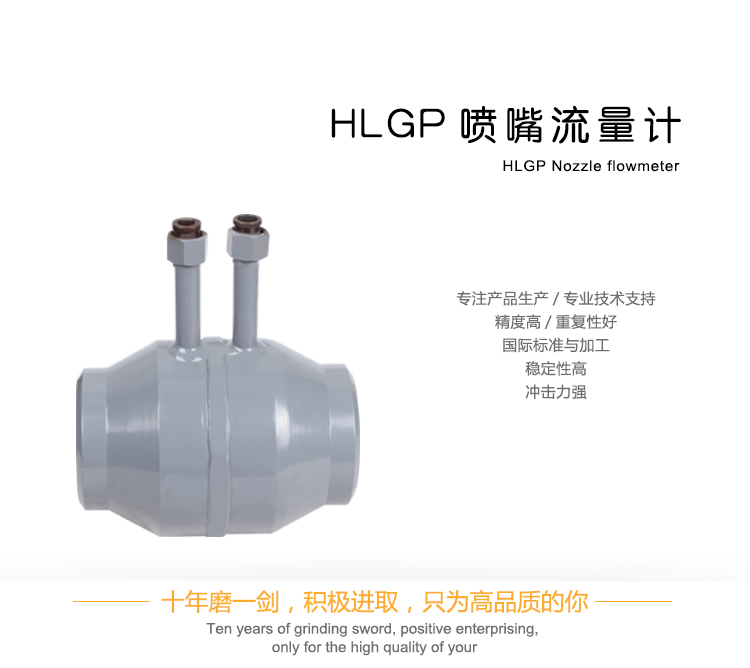

HLGP喷嘴流量计

喷嘴流量计的压力损失较小,因而节约能源,比较坚固耐用,适合高温高压流体,广泛使用在电力、化工等行业的蒸汽流量测量。...

在线订购

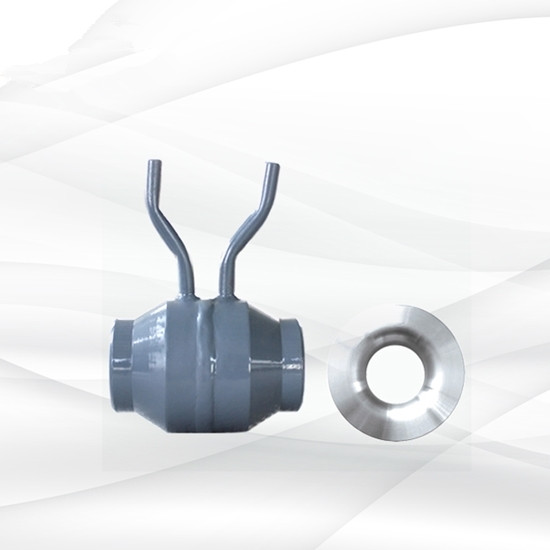

HLGP喷嘴流量计喷嘴流量计

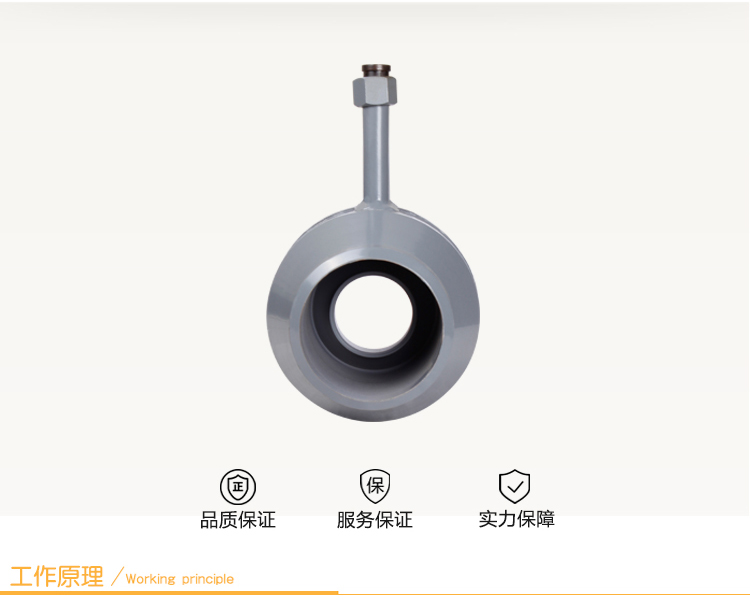

喷嘴的测量是依据流体力学的节流原理。当充满管道的流体流经管道内的喷嘴时,流束将在喷嘴处形成局部收缩,从而使流速加快,静压力降低。于是在喷嘴前后便产生了压力降或叫压差。介质流动的流量愈大,在喷嘴前后产生的压差也就愈大。根据压差的平方根与流量成正比的关系,利用差压仪表测量压差来确定流体流量。

HLGP喷嘴流量计结构组成
喷嘴流量计结构组成

1.标准喷嘴锻件;
2.标准喷嘴芯;
3.高压取压管;
4.低压取压管

喷嘴流量计结构组成

1.导管;
2.长径喷嘴芯;
3.高压取压管;
4.低压取压管;
5.挡圈



喷嘴流量计产品特点

●喷嘴流量计节流装置结构易于复制,简单、牢固,性能稳定可靠,使用期限长。
●喷嘴比孔板的压力损失小,要求直管段长度也短。
●喷嘴计算采用国际标准与加工,按JJG640-94进行检定,无需实流校验。
●精度高、重复性好、流出系数稳定。
●圆弧形结构设计可测量各种液体、气体、蒸汽以及各种脏污介质。
●可耐高温高压、耐冲击。

喷嘴流量计产品参数

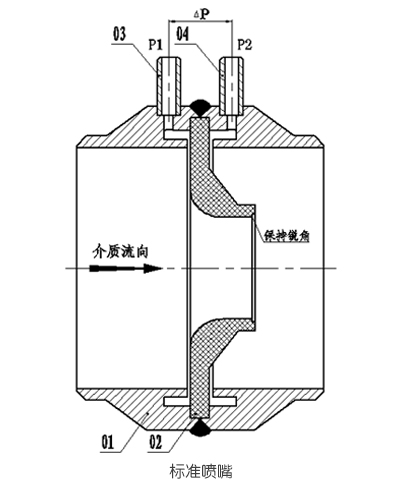

标准喷嘴(ISA1932喷嘴)
    适用介质;适合高温高压蒸汽和水、也可用于各种气体、液体;
    公称口径:DN50—DN500 (DN>500亦可设计、生产);
    工作压力:≦42MPa;
    工作温度:-50℃ — 650℃;
    取压方式:角接取压;
    喷嘴安装方式:管道式、夹持式、焊接式;
    执行标准:IS05167;GB/T2624;
    精确度:符合标准±1.0 %;
    材质:法兰或夹持件:按介质温度可选碳钢、合金钢;不锈钢等;
           喷嘴:不锈钢304;316等。

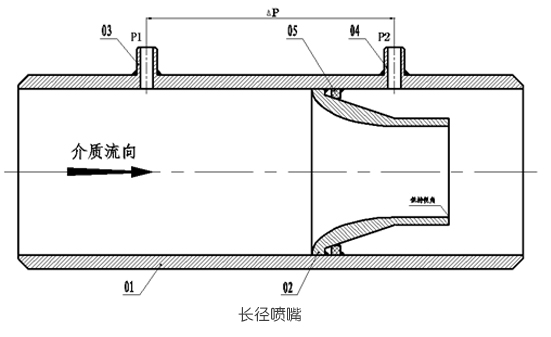

长径喷嘴
    适用介质;特别适合高温高压蒸汽和水、也可用于各种气体、液体;
    公称口径:DN50—DN500;
    工作压力:≦42MPa;
    工作温度:-50℃ - 650℃;
    取压方式:径距(D-D/2)取压;
    喷嘴件安装方式:配带并焊接上、下游管段再按径距(D-D/2)设置取压孔;
    执行标准:IS05167; GB/T2624;
    精确度:符合标准±2.0 %;
    材质:上、下游管段按介质温度可选碳钢、合金钢;不锈钢等;
           喷 嘴:不锈钢304; 316等。

●标准喷嘴

(ISA1932喷嘴)

喷嘴流量计产品外形尺寸
口径 L ¢B
DN50-DN150 200mm 根据客户提供的管道尺寸、耐压等级要求制定。
DN200-DN250 220mm
DN300-DN350 240mm
DN400-DN450 260mm
DN500 300mm
喷嘴流量计产品外形尺寸

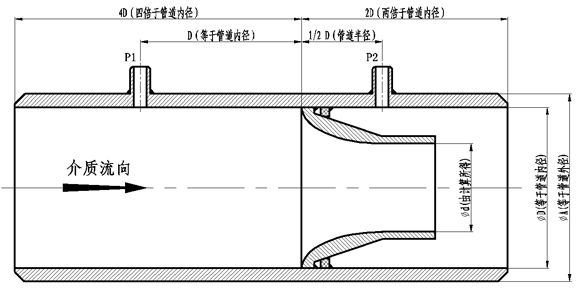

●长径喷嘴

喷嘴流量计产品外形尺寸
喷嘴流量计产品选型
型号 说明
HLGP 节流装置(喷嘴流量计)
  代号 结构形式
  I 标准喷嘴
  L 长径喷嘴
  代号 公称压力(MPa)
  2.0 2.0
  5.0 5.0
  11 11
  26 26
  42 42
  代号 口径
  50-500 DN50-DN500
  代号 介质
  1 液体
  2 气体
  3 蒸汽
  代号 补偿形式
  N 不带温度、压力补偿
  P 带压力补偿输出
  T 带温度补偿输出
  代号 变送器差压量程范围
  0 微差压量程
  1 低差压量程
  2 中差压量程
  3 高差压量程
  代号 变送器差压量程范围
  0 微差压量程
  1 低差压量程
  2 中差压量程
  3 高差压量程
  代号 是否带现场显示
  W 节流装置传感器
  L 智能节流装置(流量计)
喷嘴流量计选型须知

(1)管道尺寸:外径×壁厚(mm);
(2)测量介质名称,介质密度〔kg/m3〕;
(3)设定的最大流量:即流量计的量程上限值〔kg/h或m3/h〕;
(4)工艺的最小流量:〔kg/h或m3/h〕;
(5)工作压力:(Mpa);
(6)工作温度:(°C);
(7)如配我公司智能流量积算仪请提供:压力变化范围,或压力变送器型号、量程;温度变化范围,或温度变送器型号、量程。

喷嘴流量计安装要求

1、尽可能避免测量管内变成负压;
2、避免附近有大电机、大变压器等,以免引起喷嘴场干扰;
3、选择震动小的场所,特别对一体型仪表;
4、易于实现传感器单独接地的场所;
5、尽可能避免受阳光直照;
6、尽可能避开周围环境有高浓度腐蚀性气体;
7、尽量满足计算书要求的前后直管段。

喷嘴流量计安装示意图

喷嘴流量计注意事项

1、可水平、垂直或倾斜安装,应保证管内充满介质;
2、节流装置前,后直管段应是直的,无肉眼可见弯曲,同时应是“圆的”,内壁应洁净,无凹坑与沉淀物;
3、直管段长度要求及节流装置安装应符合GB/T26224—93有关规定;
4、引压管路安装应符合标准规定的规范。

喷嘴流量计常见故障及解决方法
故障现象 产生原因 解决方案
无差压信号输出 高低压阀门未打开 打开高低压阀门
平衡阀未旋紧 旋紧平衡阀
差压信号输出过小 差压量程不匹配 调整变送器量程
高压引压管泄漏 查找并排除泄漏
差压信号输出过大 低压引压管堵塞 清理引压管
差压量程不匹配 调整变送器量程
喷嘴流量计附件

   自带附件
   引压管、本体导管(锻件)
   可选附件
   冷凝器、承插焊闸阀、三阀组、针型截止阀
   可选相关商品
   压力变送器、温度变送器、流量计积算仪、智能差压变送器。

喷嘴流量计产品包装
喷嘴流量计产品包装
喷嘴流量计物流说明

喷嘴流量计物流说明
