产品概述/Product overview----------------------------------------------------------◆◆
|
|

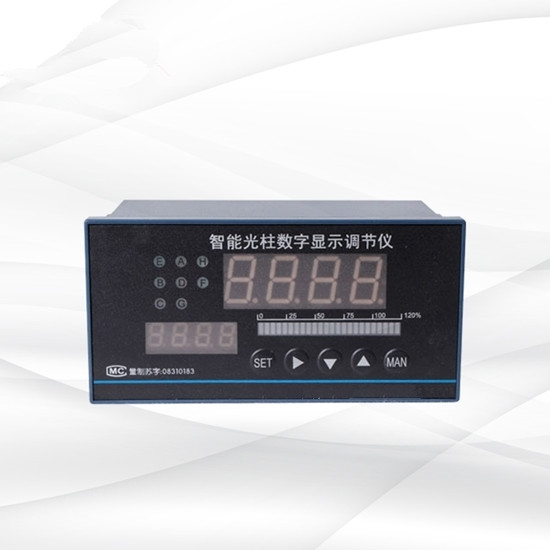

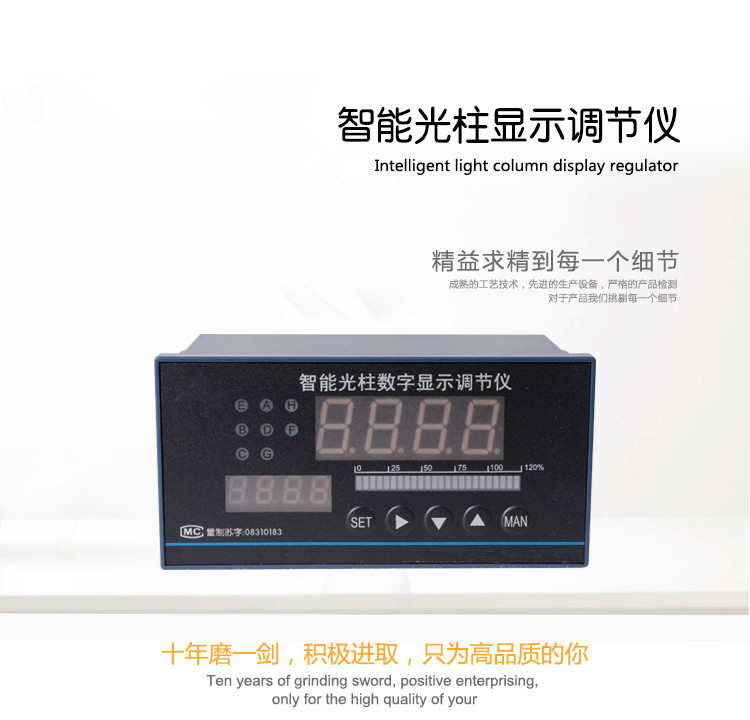

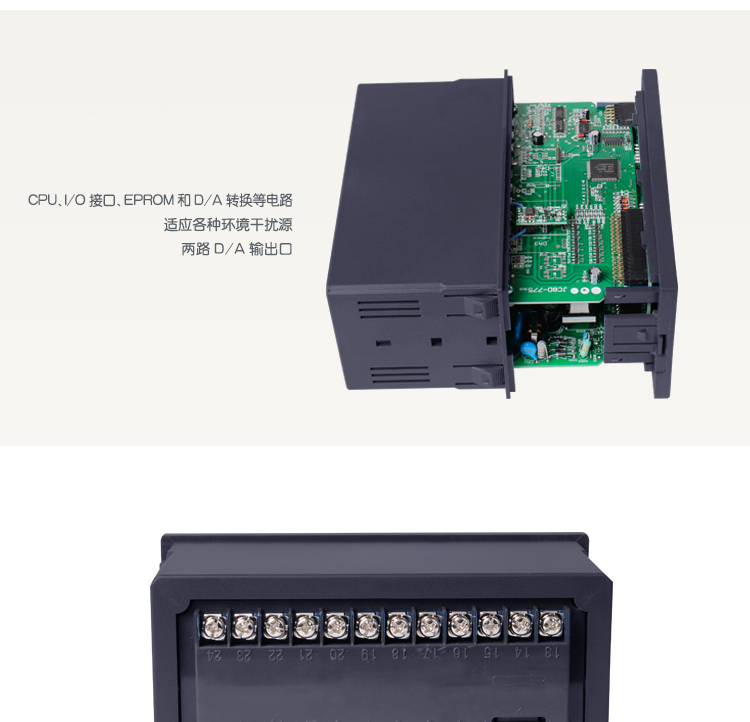

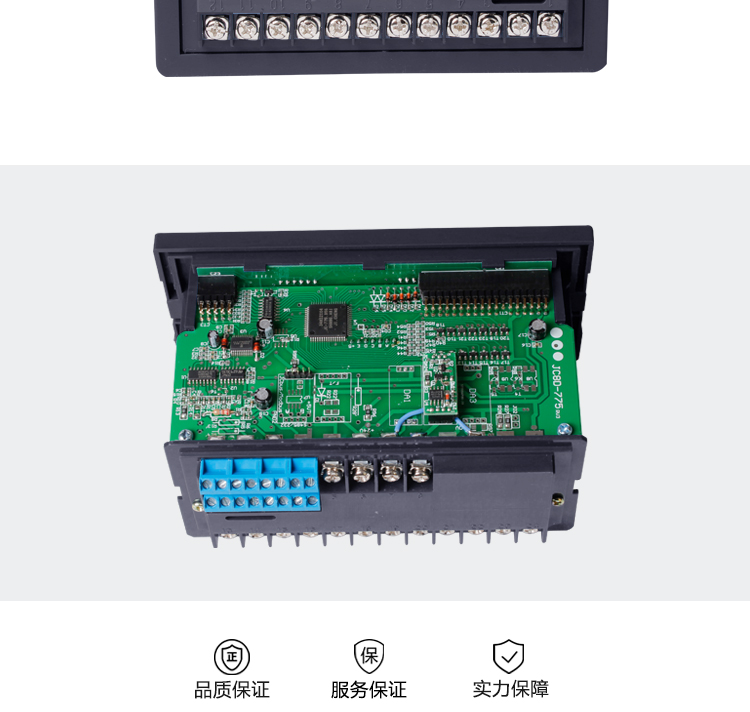

本公司生产的智能化数字调节仪采用了自行研制开发，委托日本集成电路制造商定制生产的专用集成电路，它不仅汇集目前自动控制系统中各类调节仪表的大部分功能，同时还集成了CPU、I/O接口、EPROM和D/A转换等电路，辅以博采众长、精心编制、反复调试的软件系统使本仪表独具以下特点： |
主要性能/main performance---------------------------------------------------------◆◆
|
|
1.仪表硬件大幅度减少，系统的组成结构相对简单。在用户申请范围内，多种输入信号兼容。 |
|
2.采和了优化设计，工艺显著改善，没有飞线，没有调整电位器，所有的校准和功能可全部通过键盘由软件完成。 |
|
3.最多可设定六个报警输出，报警方法可达十种以上，并可对报警参数进行监控。 |
|
4.可选加两路D/A输出口，可以对付程量和控制量同时进行光电隔离输出，以确保被控系统的安全可靠。提供5V和24V两个恒压源输出，可满足大多数辅助功能的需求。 |
|
5.任何复杂的控制、调节、报警、输出等功能，均可由仪表工进行简单的操作，设定后加以密码保护，使其变成一个傻瓜式仪表，现场操作工将不能修改被锁定的参数。甚至还可做到不让操作工查看。由用户自己设定的四个类别百种级别的抗干扰模式，可适应各种环境的干扰源。 |
|
6.线性输入或Pt100x仪表可自定义零点和满度。 |
|
产品选型/product selection-----------------------------------------------------------◆◆
|
|
型谱 |
—— |
说明 |
|
类型 |
XMTA |
智能数字显示调节变送仪 |
|
XMGA |
智能光柱显示调节变送仪 |
|
1 |
1000系列数显仪表 |
|
2 |
2000系列光柱仪表 |
|
显示方式 |
1 |
单屏显示 |
|
2 |
双屏显示 |
|
3 |
单屏+单光柱 |
|
4 |
单屏+双光柱 |
|
5 |
双屏+单光柱 |
|
6 |
双屏+双光柱 |
|
7 |
三屏显示 |
|
8 |
开方方式显示（小信号切除，订货请注明） |
|
输入方式 |
0
|
频率信号：1~10000Hz |
|
1 |
配热电偶（E、K、S、B、J、T、N、R等） |
|
2 |
配热电阻（Pt100、Cu50、Cu100、BA1、BA2、G等） |
|
3 |
配直流电流（0~10mA、4~20mA） |
|
4 |
配直流电压(0~5V、1~5V、0~20mA、0~50mV、0~200mV) |
|
5 |
配用远传压力电阻值及线性电阻值（0~400Ω） |
|
6 |
配全部输入类型 |
|
报警功能 |
0 |
无报警 |
|
1 |
一路报警 |
|
2 |
二路报警 |
|
3 |
三路报警 注：SPs作声光报警、关联报 |
|
4 |
四路报警 警请注明 |
|
5 |
五路报警 |
|
6 |
六路报警 |
|
附加功能 |
0 |
无附加功能 |
|
1 |
带有断偶、断阻、断线后状态输出 |
|
外形尺寸 |
H |
横式160*80 |
开孔152*76 |
|
V |
竖式80*160 |
开孔76*152 |
|
J |
横式96*48或竖式 |
开孔92*45 |
|
F |
方式96*96 |
开孔92*92 |
|
Q |
方式72*72 |
开孔68*68 |
|
S |
方式48*48 |
开孔45*45 |
|
变送输出 |
A |
无变送输出 |
|
B |
变送输出0~10mA |
|
C |
变送输出4~20mA |
|
D |
变送输出0~5V |
|
E |
变送输出1~5V |
|
F |
特殊信号变送输出 |
|
G |
频率输出（5~10kHz） |
|
定时功能 |
S |
缺省为无定时功能 |
|
带定时功能 |
|
供外24V直流电源 |
P |
缺省为无24V直流电源输出 |
|
带24V直流电源输出（可做二线制变送器电源） |
|
通讯接口 |
T |
缺省为不带通讯接口 |
|
带RS485或RS232通讯接口 |
|
供电电源 |
K
W
|
缺省为220V.AC |
|
开关电源85~260VAC |
|
开关电源18~36VDC或18~36VAC |
|
|
注：附加功能可选多种，订货时将其序号相加注全，4、5、6只能选一种和其 它功能相加。 |
技术指标/Technical indicators---------------------------------------------------------◆◆
|
|
1.测量精度：±0.5%FS±1d ±0.2%FS±1d |
|
2.报警功能：上限、下限、上下限、上回差、下回差、双回差、OK方式、绝对值方式等。 |
|
3.变送输出精度：±0.3%FS 负载能力：0-600Ω |
|
4.输入阻抗：0-10mA：500Ω、4-20mA：250Ω、DC.V：≥200KΩ |
|
|
热电偶及DC.mV：≥10MΩ冷端自动补偿精度0-40℃范围内±0.3℃ |
|
|
热电阻：三线制输入3×10Ω以内完全补偿 |
|
|
脉冲幅值：≥2.5V，频率范围0.01~1000HZ |
|
5.继电器接点容量：AC220V 3A（无感负载） |
|
6.供电电源：AC220 ≤6W |
|
7.工作环境要求：温度：0-5℃、相对湿度：＜58%，无腐蚀性气体，无震动场合。 |
|
显示说明/Display explain--------------------------------------------------------------◆◆
|
|
1、单排数码显示：直接显示仪表测量值。 |
|
|
|
2、双排数码显示：上排显示测量值。下排显示设定值。在测量状态下，可通过加键将下排显示切换成测量值的百分比。 |
|
|
|
3、双排数码管+单模拟条：上排显示测量值。下排显示设定值或测量值的百分比，单模拟条指示测量值的百分比或模拟输出的百分比。 |
|
|
|
4、单排数码管+双排模拟条：数码管显示仪表测量值，按加键可显示测量值的百分比或模拟输出的百分比。左排模拟条指示测量值的百分比；右排模拟条指示设定值的百分比或模拟输出的百分比。 |
|
|
|
5、双排数码管+双排模拟条：双排数码管解释同上<显示说明2>一样，双排模拟条同上<显示说明4>一样。 |
|
|
|
6、指示灯：A灯或J1灯，是SP1报警指示灯。 |
|
|
E灯或J2灯，是SP2报警指示灯。 |
|
|
B灯或J3灯，是SP3报警指示灯。 |
|
|
C灯或J4灯，是SP4报警指示灯。 |
|
|
灯或J5灯，是SP5报警指示灯。 |
|
|
灯或J6灯，是SP6报警指示灯。 |
|
仪表接线/Instrument wiring-----------------------------------------------------------◆◆
|
|

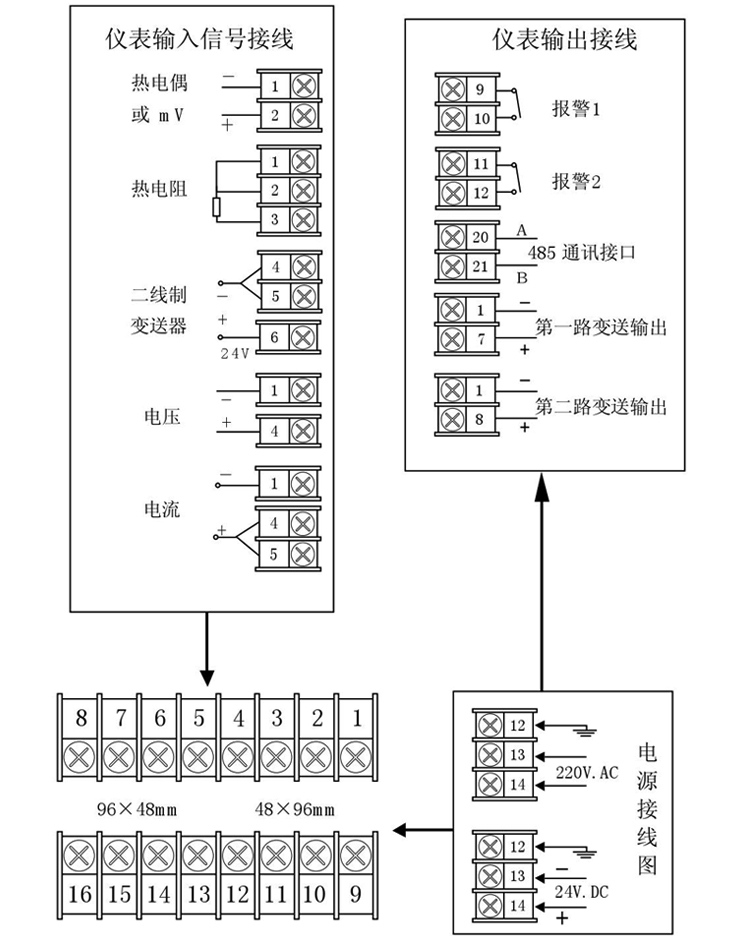

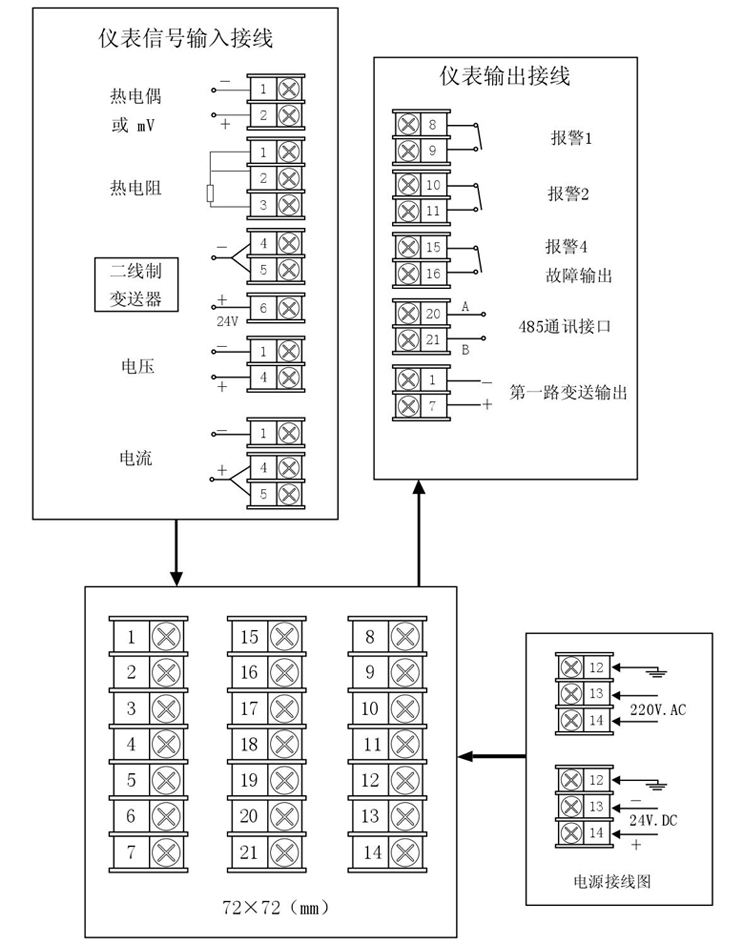

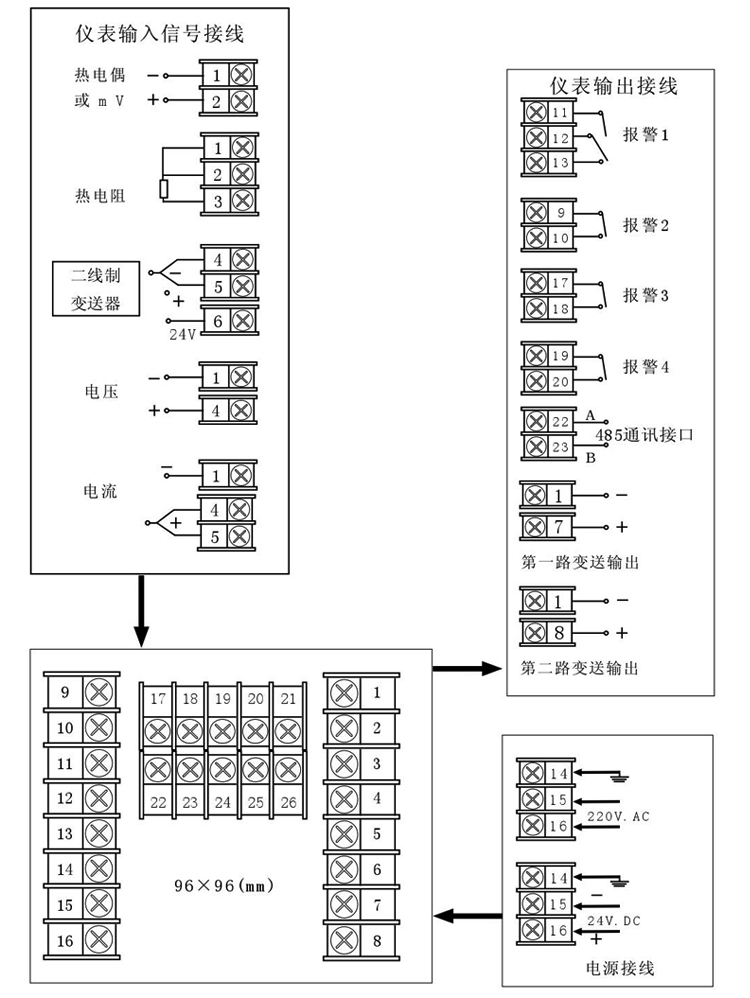

接线图一 |
 |
|
|
|
接线图二 |
 |
|
|
|
接线图三 |
 |
|
|
|
接线图四 |
 |
|
注：特殊订货与本图不同之处，以随机接线图为准。 |
仪表使用与维修/Instrument use and maintenance------------------------------------◆◆
|
|
1、根据需要，正确选择仪表型号和有关程序，以便用户免调试或直接使用。 |
|
2、由于仪表功能多，根据工况需要正确设置B菜单操作程序和正确接线，如有需要建议用户派员到厂家学习。 |
|
3、如属制造厂质量问题引发仪表损坏，一年内由厂方免费维修。 |
|
