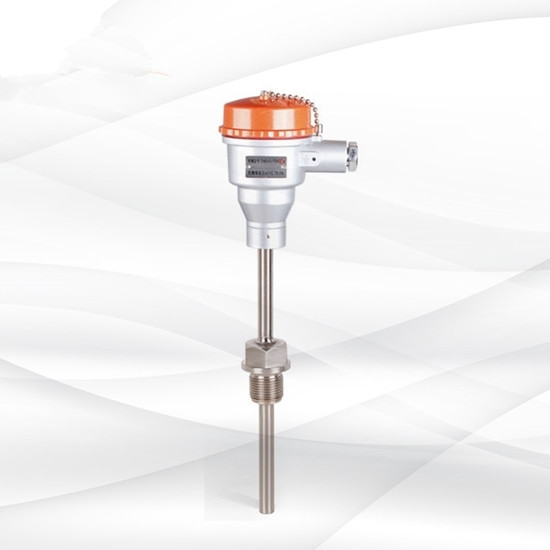

WRNK-240固定螺纹隔爆铠装热电阻

铠装式热电阻可直接测量、连接各种生产过程中从-196℃到850℃范围内的各种液体、蒸汽和气体介质以及固体表面温度,适用于化工、电力、造纸、冶金等行业,可直接连接温控仪表、数字记录...

在线订购

WRNK-240固定螺纹隔爆铠装热电阻





一,工作原理 Working principle

    隔爆热电偶与装配式热电偶的结构、原理基本相同,所区别的是,隔爆型产品接线盒(外壳)在设计上采用防爆特殊结构,接线盒用高强度铝合金压铸而成,井具有足够的内部空间、壁厚和机械强度,橡胶密封圈的热稳定性均符合国家防爆标准。所以,当接线盒内部的爆炸性混合气体发生爆炸时,其内压不会破坏接线盒,而由此产生的热能不能向外扩散、传爆。
    由于产品采用上述防爆特殊结构,使产品完全符合使用在dⅡBT4或dⅡCT6防爆温度级别区间范围内,只要用户严格遵守产品使用规则,产品就能达到可靠的防爆效果。




二,主要技术指标 Technical indicators
    温度测量范围和允许误差



型号 分度号 测量范围 精度等级 允许偏差△t℃
WZP

WZP2

WZPK

WZPK2
Pt100 -200~500 A级 ±<650℃
±(0.15+0.002∣t∣)
B级 -200~800℃时允差±(0.30+0.005∣t∣)



    注:“t”为感温元件实测温度为绝对值,双支铂电阻只供应B级。
        “*”A级为特殊订货



    公称压力



    一般是指常温下,保护管所能承受的静态外压而不破裂,试验压力表一般采用公称压力的1. 5倍,实际上,允许工作压力不仅与保护管材料、直径、壁厚有关,而且还与其结构形式、安装方法、置入深度以及被测介质的流速和种类等有关。



    热电阻绝缘电阻



    常温绝缘电阻的试验电压可取直流10~100V任意值,环境温度应在15~35℃范围内,相对温度应不大于80%。常温绝缘电阻值应不小于100MΩ。



    热电阻允许通过电流



    通过铂电阻的测量电流最大不超过5mA



    防爆类型和级组



    防爆级组 :d II BT4 或 d II CT4
               d II BT6 或 d II CT6
    外壳防护等级 :IP54













    电气设备的类别、级别和温度组别说明



    电气设备分为两大类:Ⅰ类-煤矿井下用电气设备
                        Ⅱ类-工厂用电气设备



    防爆等级



    隔爆型热电偶的防爆等级按适用于爆炸性气体混合物最大安全间隙或最小点燃电流比分为A、B、C三级。



    温度组别



    隔爆型热电偶的温度组别按其外露部分最高表面温度分为T1~T6六组。



温度组别 允许最高表面温度℃
T1 450
T2 300
T3 200
T4 135
T5 100
T6 85



    隔爆铂电阻的可燃气体、蒸汽级别、温度组别请参照隔爆热电偶举例表格。





三,产品选型 Product selection
安装固定装置



    ★安装固定装置,可分固定螺纹、锥形固定螺纹、固定法兰等三种形式,其结构尺寸见表。



用于保护管直径D MhS h h D0 流速m/s 最高使用压力MPa
Φ12
Φ16
M27×2 32 32 Φ40   10
  M33×2 33 36 Φ48 80 30
Φ12
Φ16
D2 D1 D0 d0 H h 6.4
Φ95 Φ65 Φ45 Φ14 Φ14 2





四,隔爆铠装热电阻的种类和规格 Types and specifications
隔爆铠装热电阻



类型 型号 分度号 测温范围 ℃ 保护管直径D 热响应时间
τ0.5S
公称压力MPa 结构特征 规格 防爆等级
总长L 插深 /mm
铂热电阻 WZPK-24
WZPK2-24
Pt10
Pt100
-200~+500 Φ6

Φ5
≤12
≤8
10 隔爆接线盒
固定螺纹安装
M27×2
  150
200
300
400
500
750
1000
d Ⅱ BT4
d Ⅱ BT6

d Ⅱ CT4
d Ⅱ CT6
WZPK-44
WZPK2-44
6.4 隔爆接线盒
固定法兰安装





五,隔爆型热电偶的适用介质 Applicable medium
    ★可燃性气体、蒸汽的防爆级别和温度组别:



防爆等级ⅡA 防爆等级ⅡB
介质名称 温度组别 介质名称 温度组别
1 甲烷,乙烷,丙烷,动力苯 T1 丙炔 T1
2 苯,甲苯,二甲苯,三甲苯 环丙烯
3 苯酚,甲酚,双苪酮醇 氰化氢
4 丙酮,二丁酮,二戊酮,二已酮
5 醋酸,醋酸甲脂,氯乙烷,溴乙烷 丙烯酯
6 氯乙烯,二氯乙烯,三氯甲苯 焦炉煤气
7 二氯甲烷,二氯丙烷,氯苯,氨 水煤气
8 一氧化碳,苄基氯,二氯苯 乙烯 T2
9 甲苯胺,三乙胺,吡啶 丁二烯
10 乙晴,亚晴酸乙酯 一环氧丙烷
11 苯乙烯,甲基苯乙烯,萘 一二恶烷
12 丁烷,环戊烷,甲基环戊烷 T2 一三恶烷
13 异丙苯,甲基,甲醇至丁醇 丙烯酸甲脂
14 甲基丙烯酸甲脂,乙酰基醋酸乙酯 丙烯酸乙脂
15 正丙胺,正丁胺,苯胺,NN二甲基苯胺 呋喃
16 甲酸甲脂,甲酸乙酯 二甲醚 T3
17 二氯乙烷,烯丙基氯,氯乙醇,噻吩 四氢糠醇
18 甲胺,二甲胺,二乙胺 硫化氢
19 乙酰丙酮,环乙醇,硝基甲烷,硝基乙烷 丙烯醛
20 丙烯,乙苯,醋酸甲脂至醋酸戊脂 T3 丁烯醛
21 甲基环已烷,松节油,石脑油 四氢呋喃
22 戊烷至癸烷,环已烷,萘烷,环已胺 乙基甲基醚 T4
23 乙基环已烷,乙基环丁烷,乙基环戊烷 二乙醚
24 石油,汽油,柴油,煤油,煤焦油 二丁醚
25 戊醇,已醇,环已醇,甲基环已醇 环氧乙烷
26 氯丙烷,氯丁烷,溴丁烷 四氟乙烯
27 乙酰氯,乙硫醇,四氢噻吩 二硫化碳 T5
28 乙醛,三甲胺 T4 硝酸乙脂 T6
